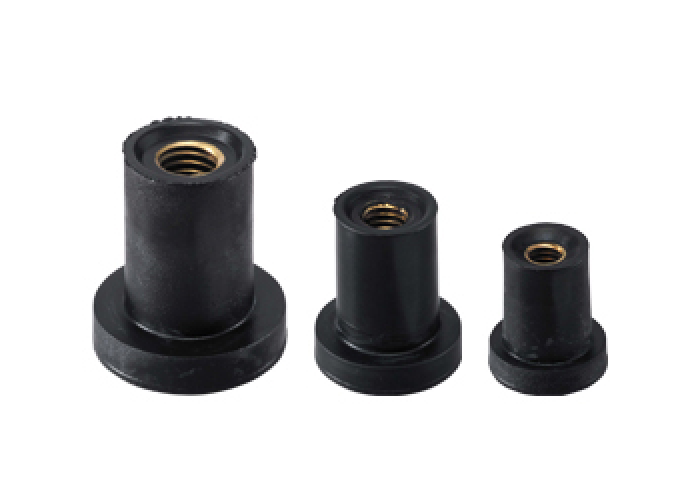

仓敷化工 KURASHIKI KAKO橡胶套筒 KT 系列
仓敷化工 KURASHIKI KAKO橡胶套筒 KT 系列 ．吸收震动、冲击，降低固体音的发生 ．作业简化降低成本 ．安装简单 ．对于液体、气体有优越的密封效果
全国服务热线：0512-6605 1469
在线咨询仓敷化工 KURASHIKI KAKO橡胶套筒
KT 系列
．吸收震动、冲击，降低固体音的发生
．作业简化降低成本
．安装简单
．对于液体、气体有优越的密封效果
产品特色
1. 吸收震动、冲击
利用弹性结构，吸收震动、冲击，降低固体音的发生。
2.作业简化降低成本
3.安装简单
单侧作业时，用螺丝起子就能简单地锁紧。
4.对于液体、气体有优越的密封效果
主要用途
・映像管和显示器的固定
・办公室冷却风扇设备固定
・电动机马达的固定
・仪表板固定
・电解腐蚀的部件固定
・热膨胀而变形的部件固定
・小型机器的支撑
・水管和气管的支撑

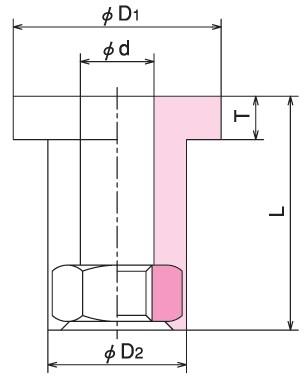

| 型號 | 螺絲的尺寸 | 標 準 尺 寸 mm | 產品重量 g | ||||
| (ISO) | D1 | D2 | d | T | L | ||
| KT-3 | M3X0.5 | 9 | 7 | 3.5 | 2.5 | 11.5 | 0.76 |
| KT-4 | M4X0.7 | 12 | 9 | 4.5 | 3 | 14.5 | 1.62 |
| KT-5 | M5X0.8 | 15 | 10 | 5.5 | 3.5 | 18 | 2.5 |
| KT-6 | M6X1.0 | 18 | 12.5 | 6.5 | 4 | 21 | 4.7 |
| KT-8 | M8X1.25 | 24 | 16 | 8.5 | 5 | 27 | 10.1 |
最低销售数量是100个（1包）。 |

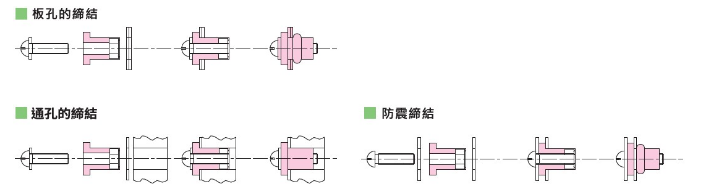

使用方法
使用橡胶套筒有单纯的固定、震动隔绝2种目的。
不管哪一个场合，缔结的方式都相同。从决定的底板一方将橡胶套筒插入、再锁进螺丝使橡胶套筒膨胀，很容易就能进行锁紧。
因为单独以橡胶套筒就能进行锁紧，不需要再使用华司垫片及螺母。
| 性值 | 容許載重N{kgf} | 懸吊方向 破壞載重N {kgf} | 底孔直徑 | 板厚 | 適當的擰緊力矩N・cm {kgf・cm} | ||||
| 板孔 | 通孔 | ||||||||
| 壓縮 | 切線 | 壓縮•切線 | 板孔 | 通孔 | mm | mm | 板孔 | 通孔 | |
| KT-3 | 59 { 6} | 29{ 3} | 10{1.0} | 590 { 60} | 98{10} | 7.2〜7.5 | 0.5 〜2.5 | 29{ 3}〜39{ 4} | 39{ 4}〜49{ 5} |
| KT-4 | 78 { 8} | 39{ 4} | 15{1.5} | 780 { 80} | 150{15} | 9.2〜9.5 | 0.5〜3.5 | 39{ 4}〜49{ 5} | 39{ 4}〜59{ 6} |
| KT-5 | 98{10} | 49{ 5} | 20{2.0} | 980 {100} | 200{20} | 10.2〜10.5 | 1.0〜4.5 | 49{ 5}〜59{ 6} | 59{ 6}〜98{10} |
| KT-6 | 140{14} | 69{ 7} | 29{3.0} | 1400{140} | 290{30} | 12.7〜13.0 | 1.5〜5.0 | 69{ 7}〜88{ 9} | 250{25}〜340 {35} |
| KT-8 | 270 {28} | 140{14} | 49{5.0} | 2700{280} | 490{50} | 16.2〜16.5 | 1.5〜6.5 | 120{12}〜170{17} | 290{30}〜390 {40} |
