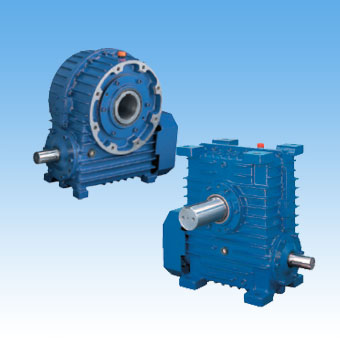

圆柱形蜗轮蜗杆

产品名・特点

•

  EWJ・EWJM系列

  性能提升，效率提升的节能型。 底脚安装&输出轴为实心轴型。

  小形尺寸 心间距25～70mm。 全尺寸任意安装



•

  SWJ・SWJM系列

  性能提升，效率提升的环境友好型。 空心轴型：轴上、法兰安装

  小形尺寸 心间距25～70mm。 全尺寸任意安装



•

  EW・EWM系列

  传动能力，效率&成本的高度平衡下以确保高精度和紧凑性。以底脚安装作为基本形，另有实心输出轴·空心输出轴两种。实心轴型最适于联轴器·链轮·皮带的缔结。



•

  SW・SWM系列

  同EW一样的高度平衡性蜗杆，被装入在可轴上安装·法兰安装的专用箱体内。



•

  TERUS系列

  蜗轮减速机与齿轮电机组合的斜齿蜗轮减速电机。可以对应需要高强度·低噪音·紧凑化装置的直交和高减速。

产品参数

环面驱动	EW/EWM 系列	SW/SWM 系列	EWJ/EWJM 系列	SWJ/SWJM 系列
鼓形 蜗杆	圆柱型 蜗杆	圆柱型 蜗杆	圆柱型 蜗杆	圆柱型 蜗杆
中形～大形 125mm ～ 315mm	小形～中形 80mm ～ 200mm	小形～中形 80mm ～ 200mm	小形 25mm ～ 70mm	小形 25mm ～ 70mm
速 比:一段减速
1/10 ～ 1/60	1/10 ～ 1/60	1/10 ～ 1/60	1/10 ～ 1/60	1/10 ～ 1/60
速 比:高减速
1/100 ～ 1/3600	1/100 ～ 1/3600	1/100 ～ 1/3600	1/100 ～ 1/3600	-
扭矩(N·m)
2700 ～ 47000	300 ～ 5300	300 ～ 5300	12 ～ 300	12 ～ 300

特点

可对应各类需求的蜗轮减速机

从小型到大型的充实产品线。

两类蜗轮齿以供选择

高性能的鼓形环面蜗杆，高度平衡性的圆柱型蜗杆是您最佳的选择。

两种安装形式以供选择

备有底脚安装&轴上安装·法兰安装2类箱体。

EWJ・EWJM系列

为了实现性能提升和效率提高以及节能化，实施了模块化选择，此外还使用底脚一体型箱体和芯间距正 mm 尺寸以便于使用。

带电机并备有丰富的选配件。

产品参数

系列		EWJ·EWJM系列
蜗杆齿轮种类		圆柱型蜗杆
尺寸		小形
		芯间距25mm～70mm
速比	一段减速	1/10～1/60
	高减速	1/100～1/3600
扭矩		12～300N·m

SWJ・SWJM系列

为了实现性能提升和效率提高以及节能化，实施了模块化选择，此外还可安装双面法兰。

带电机并备有丰富的选配件。

系列		SWJ·SWJM系列
蜗杆齿轮种类		圆柱型蜗杆
尺寸		小形
		芯间距25mm～70mm
速比	一段减速	1/10～1/60
	高减速	-
扭矩		12～300N·m

EW・EWM系列

传动能力，效率&成本的高度平衡下以确保高精度和紧凑性。

以底脚安装作为基本形，另有实心输出轴·空心输出轴两种。实心轴型最适于联轴器·链轮·皮带的缔结. 丰富的选项以实现设备的紧凑化。

 产品参数

系列		EW·EWM系列
蜗杆齿轮种类		圆柱型蜗杆
尺寸		小形～中形
		芯间距80mm～200mm
速比	一段减速	1/10～1/60
	高减速	1/100～1/3600
扭矩		300～5300N·m

SW・SWM系列

同EW一样的高度平衡性蜗杆，被装入在可轴上安装·法兰安装的专用箱体内。为装置的简约化作出贡献。

输出轴分为实心轴·空心轴两类，还备有动力锁·锥形套等形式。节约组装工时。

产品参数

系列		SW・SWM系列
蜗杆齿轮种类		圆柱型蜗杆
尺寸		小形～中形
		芯间距80mm～200mm
速比	一段减速	1/10～1/60
	高减速	1/100～1/3600
扭矩		300～5300N・m

环面驱动 TD系列

鼓形环面蜗杆驱动，传动能力更高·更高效率的高性能蜗杆。

备有底脚安装同轴上安装·法兰安装的2类，其整体布局追求极致的紧凑化和轻量化。

产品参数

系列		环面驱动
蜗杆齿轮种类		鼓形蜗杆
尺寸		中型～大型
		芯间距125mm～315mm
速比	一段减速	1/10～1/60
	高减速	1/100～1/3600
扭矩		700～47000N·m

TSUBAKI椿本减速机型号如下：

EWJ25E10L

EWJ35E10L

EWJ42E10L

EWJ50E10L

EWJ63E10L

EWJ70E10L

EWJ25E15L

EWJ35E15L

EWJ42E15L

EWJ50E15L

EWJ63E15L

EWJ70E15L

EWJ25E20L

EWJ35E20L

EWJ42E20L

EWJ50E20L

EWJ63E20L

EWJ70E20L

EWJ25E25L

EWJ35E25L

EWJ42E25L

EWJ50E25L

EWJ63E25L

EWJ70E25L

EWJ25E30L

EWJ35E30L

EWJ42E30L

EWJ50E30L

EWJ63E30L

EWJ70E30L

EWJ25E40L

EWJ35E40L

EWJ42E40L

EWJ50E40L

EWJ63E40L

EWJ70E40L

EWJ25E50L

EWJ35E50L

EWJ42E50L

EWJ50E50L

EWJ63E50L

EWJ70E50L

EWJ25E60L

EWJ35E60L

EWJ42E60L

EWJ50E60L

EWJ63E60L

EWJ70E60L

SWE25E20DF

SWE35E20DF

SWE42E20DF

SWE50E20DF

SWE63E20DF

SWE70E20DF

SWE25E10DF

SWE35E10DF

SWE42E10DF

SWE50E10DF

SWE63E10DF

SWE70E10DF

SWE25E15DF

SWE35E15DF

SWE42E15DF

SWE50E15DF

SWE63E15DF

SWE70E15DF

SWE25E25DF

SWE35E25DF

SWE42E25DF

SWE50E25DF

SWE63E25DF

SWE70E25DF

SWE25E30DF

SWE35E30DF

SWE42E30DF

SWE50E30DF

SWE63E30DF

SWE70E30DF

SWE25E40DF

SWE35E40DF

SWE42E40DF

SWE50E40DF

SWE63E40DF

SWE70E40DF

SWE25E50DF

SWE35E50DF

SWE42E50DF

SWE50E50DF

SWE63E50DF

SWE70E50DF

SWE25E60DF

SWE35E60DF

SWE42E60DF

SWE50E60DF

SWE63E60DF

SWE70E60DF

EW80B30R

EW100B30R

EW125B30R

EW150B30R

EW175B30R

EW200B30R

EW80B10R

EW100B10R

EW125B10R

EW150B10R

EW175B10R

EW200B10R

EW80B15R

EW100B15R

EW125B15R

EW150B15R

EW175B15R

EW200B15R

EW80B20R

EW100B20R

EW125B20R

EW150B20R

EW175B20R

EW200B20R

EW80B30R

EW100B30R

EW125B30R

EW150B30R

EW175B30R

EW200B30R

EW80B40R

EW100B40R

EW125B40R

EW150B40R

EW175B40R

EW200B40R

EW80B50R

EW100B50R

EW125B50R

EW150B50R

EW175B50R

EW200B50R

EW80B60R

EW100B60R

EW125B60R

EW150B60R

EW175B60R

EW200B60R
